КАК УПРАВЛЯТЬ СВЕТИЛЬНИКОМ С ДВУХ ТОЧЕК ?( ПРОХОДНЫЕ ВЫКЛЮЧАТЕЛИ )

Управление освещением применяется:

1 . В коридорах - один выключатель находится в начале коридора, другой в конце, вошли в коридор - включили свет, прошли по коридору - свет выключили.
2 . На лестницах (один выключатель внизу, другой в верху ).
3 . В спальне : один выключатель у входа ( зашли - включили ), другой у кровати ( легли спать выключили ).

Проходные выключатели на самом деле не совсем выключатели, а скорее переключатели. Они отличаются от обычных выключателей как внутренним устройством, так и внешним видом. Одноклавишный проходной выключатель имеет три контакта, в отличии от обычного, который имеет только два контакта, а двухклавишный проходной выключатель имеет шесть контактов (собственно двухклавишный проходной выключатель это два независимых одноклавишных выключателя). Так же на многих выключателях с обратной стороны нарисована схема подключения.

Cхема подключения проходных выключателей :

Фаза на пути к лампочке разрывается не одним выключателем, как в обычной схеме, а двумя. При этом между выключателями дожен быть проложен двойной провод .

Электрические схемы подключения одноклавишных переключателей для управления освещением из разных мест в помещении.

Допустим, при подъёме на лестницу внизу вы включаете освещение одним выключателем, а поднявшись отключаете другим (который находится вверху). Таким же образом можно устроить управление освещением и в других различных помещениях здания.

А - управление освещением с двух мест:

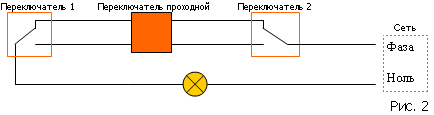

В – управление освещением с трёх мест:

С – функции проходного переключателя:

Д – Вы можете сделать сами проходной переключатель из двухклавишного переключателя по приведённой электрической схеме:

Но учтите , что для нормальной работы переключателя вы должны склеить торцы клавиш, чтобы одиночные механизмы работали одновременно. Или же поставьте одиночную клавишу.

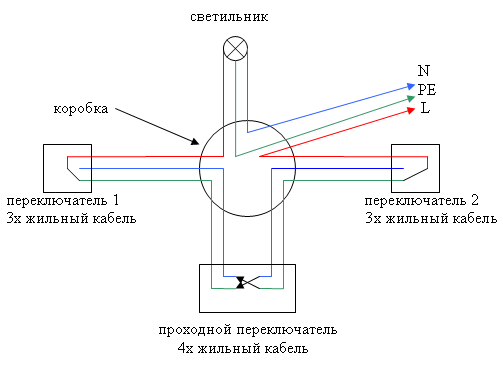

В связи с тем, что многие люди производящие ремонт электропроводки своими силами, или же ведущие прокладку новых сетей электроосвещения, идут по пути: как нарисовано – так и делаем то получается так, что соединение проходных переключателей между собой и со светильником производиться одиночными (ПВ1 или ПВЗ) "незащищёнными проводами”- т.е. жёсткими или гибкими одиночными проводами имеющие одну изоляцию. Ниже размещена электрическая схема расключения проходных переключателей в одной распределительной коробке с подходящей к ней линией электропитания и отходящей от неё линией питания электрического светильника. В случае установки нескольких светильников, их цепи питания соединяются в коробке параллельно цепи питания светильника указанного на схеме, или же при большой длине помещения устанавливаются дополнительные ответвительные коробки, в которых производится соединения отходящих от них кабелей.
